Tổng hợp các bản vẽ cad nhà phố 5x20 chi tiết nhất hiện nay

Ngày nay do nhiều người khi sở hữu khu đất họ mong muốn người thiết kế cho mình một căn nhà sang trọng hợp thời đại. Điều đó khiến các kiến trúc sư phải luôn cố gắng thay đổi những bản vẽ cad nhà phố 5x20 phù hợp hơn với nhu cầu mỗi người. Do vậy để đáp ứng nhu cầu dưới đây sẽ là vài bản mẫu vẽ cad chi tiết nhà phố 5x20 cho các bạn thiết kế có thể tham khảo.

Các mẫu bản vẽ cần thiết cho quá trình xây dựng

Khái quát tổng quan về CAD là gì?

Tổng hợp từ tất cả các khái niệm về CAD được biết đây là viết tắt của cụm từ: Computer Aided Design, có nghĩa là những các hoạt động thiết kế được trợ giúp bởi phần mềm máy tính. Hiểu một cách khái quát bản vẽ CAD chính là quá trình phác thảo, xây dựng thiết kế một mô hình 3D mô phỏng. Sau khi mô phỏng bạn có thể tự lắp ráp lại và xuất ra một bản vẽ hoàn chỉnh nhờ vào việc điều chỉnh công cụ bằng máy tính.

Hiện nay công nghệ phát triển CAD đã được dùng rất nhiều ở các lĩnh vực khác nhau không chỉ có ngành cơ khí sản xuất mà còn có ý học, xây dựng, thương mai, kiến trúc, mỹ thuật… Phần mềm CAD sẽ được xuất hiện với mô hình 3D và bản vẽ 2D. Với phần mềm CAD hiện đại ngày nay thì đã xuất hiện gói phần mềm gồm có 3 module chính như sau:

• Modeling: Để có bản vẽ cad ta sẽ dựng trước lên mô hình 3D và trước bước này cần phát thảo trước rồi mới thực hiện bước dựng mô hình 3D được.
• Assembly: Phần này sẽ có công dụng lắp ráp các chi tiết nhỏ và riêng lẻ thành cụm và chi tiết lớn. Giúp bạn giảm thiểu thời gian vẽ tay những chi tiết quá nhỏ, dễ dàng nhìn và phác họa trên giấy.
• Drafting: Ta có thể xuất một bản vẽ hoàn chỉnh có tất cả các thông số về mặt cắt và các yêu cầu về thông số kỹ thuật khác

Bản vẽ cad nhà phố 5x20 cấu trúc 3 tầng mới nhất hiện nay

Bản vẽ cad nhà phố 5x20 phần mặt tiền chi tiết nhất

Qua hình ảnh phác họa bản cad mặt tiền ta có thể thấy đây là thiết kế nhà 3 tầng với phong cách hiện đại và trang trọng. Với mái nhà được thiết kế kết hợp giữa dạng mái ngói và mái bằng tạo nên điểm mới lạ vừa cổ điển và cách tân. Cửa chính và cửa sổ được thiết kế dạng cửa bằng gỗ để tôn lên nét sang trọng cho căn nhà. Bạn có thể ốp gạch hoa văn phía mặt tiền giúp tăng nét đẹp và sẽ không bị cũ theo thời gian.

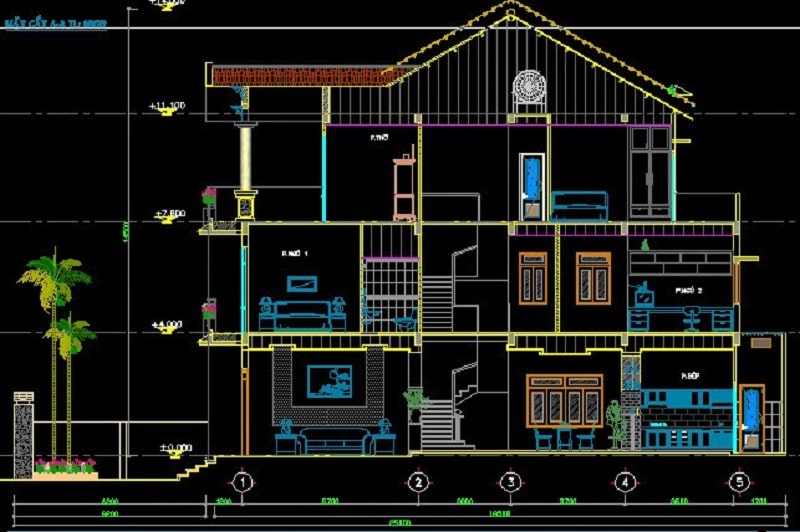

Bản vẽ cad nhà phố 5x20 mặt cắt cụ thể nhất

Với phần bản vẽ cad chi tiết mặt cắt bạn có thể thấy tổng quan căn nhà với 3 tầng được bố trí rất hợp lý. Phía trước tầng 1 của ngôi nhà là một sân trống có thể đậu xe và trồng cây cảnh cho không gian sinh động hơn. Tiếp đến sẽ là diện tích của phòng khách được xây dựng 4 bậc thang để tách biệt riêng hai không gian. Phòng khách và phòng bếp được đặt vị trí kế nhau nhưng có vách ngăn ra, kế bên phòng bếp sẽ là nhà WC.

Về không gian tại tầng 2 bao gồm 2 phòng ngủ và thiết kế 2 nhà vệ sinh ngay trong phòng ngủ để giảm diện tích không gian nhà. Việc này còn giúp mọi người trong nhà dễ dàng đi lại, thoải mái với sự riêng tư và họ không ảnh hưởng bởi ai khác. Tại mỗi phòng ngủ đều được thiết kế cạnh cửa sổ giúp không gian phòng sẽ hấp thụ được ánh sáng tự nhiên mỗi sáng. Điều này vô cùng quan trọng bởi sẽ giúp mọi người sẽ có được một tâm trạng tốt và tinh thần thoải mái nhất.

Còn tại tầng 3 thì sẽ thiết kế một phòng thờ hướng phía về mặt tiền căn nhà để thể hiện sự tôn nghiêm, trang trọng. Kế bên là phòng tại đây gia đình có thể chọn nơi để giặt đồ cho gia đình và phơi đồ vì phía sau nhà sẽ có một khoảng sân trống được thiết kế tùy vào nhu cầu mỗi người. Tại các ban công mỗi tầng gia chủ có thể trồng thêm các lọa cây kiểng nhỏ để tạo thêm màu sắc cho ngôi nhà.

Bản vẽ cad nhà phố 5x20 mặt bằng để nêu rõ cách bố trí

Cách bố trí các nội thất trong nhà qua bản vẽ cad nhà phố này bạn có thể xác định được vị trí bố cục các nội thất nhà mình đặt vị trí nào hợp lý. Xung quanh nhà phía trước bạn có thể trồng nhiều loại cây để giúp không khí nhà bạn trong lành và điều hòa giảm bớt nhiệt độ nóng.

Phía phòng khách bạn có thể trang trí một bộ ghế sofa sang chảnh để thu hút ánh nhìn của những vị khách khi tới thăm nhà bạn. Tại phòng khách nên trang trí thêm tranh ảnh nghệ thuật để căn nhà bạn thêm nổi bật và điểm nhấn hoặc một chùm đèn cách tân chiếu sáng cũng sẽ là điểm khác biệt.

Tại không gian phòng bếp bạn có thể sử dụng các đồ dùng nội thất đa năng giúp việc đựng các dụng cụ gọn gàng và tiện lợi khi tìm kiếm. Phòng ăn được đặt kế bên sẽ được trang trí thiên hướng về tự nhiên để giúp không khí trong lành và thoải mái khi mọi người ăn uống, nghỉ ngơi.

Bản vẽ cad nhà phố 5x20 cấu trúc có 2 tầng đơn giản sang trọng

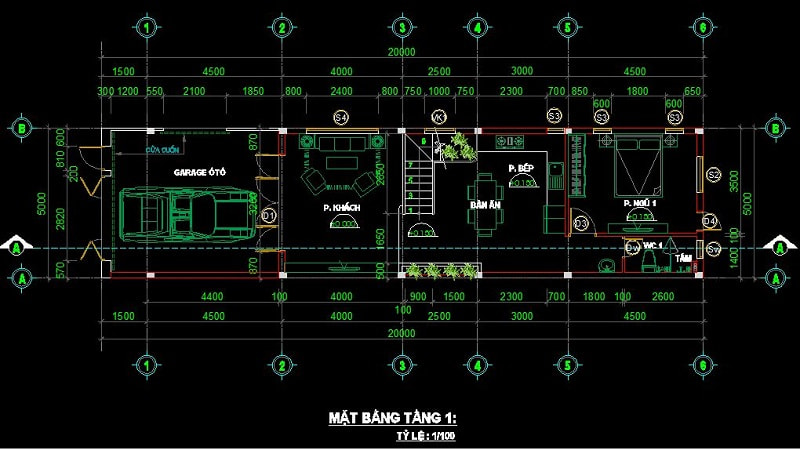

Bản vẽ mặt bằng tầng 1

Sở hữu chiều dài lên tới 20m bạn có thể tạo cho căn nhà mình một gara để đỗ xe cho nhà mình ở phía trước. Bên trong không gian nhà sẽ có phòng khách, phòng bếp và phòng ăn xây chung, 1 phòng ngủ dành cho người lớn tuổi dễ đi lại, 1 nhà WC đặt ngoài. Các vị trí xung quanh khu bếp sẽ được đặt các khóm hoa để giúp không gian phòng dịu hơn không bị ngột ngạt.

Bản vẽ cad mặt cắt tầng 2 chi tiết

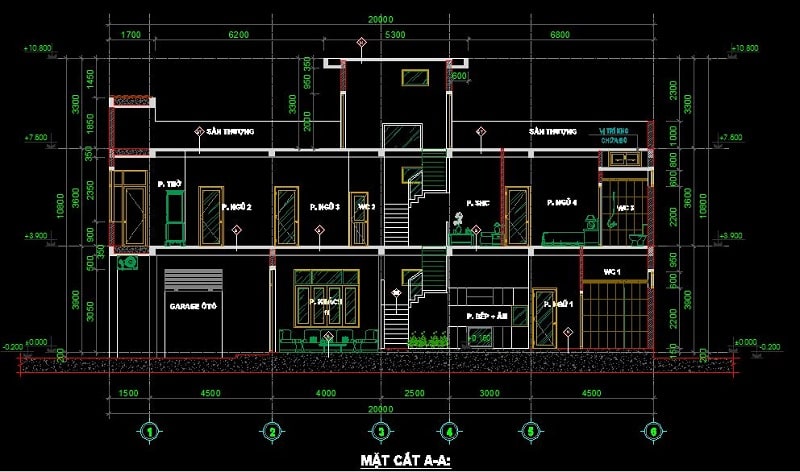

Bản vẽ mặt cắt phân tích rõ cấu trúc nhà

Một số tham khảo bản vẽ cad nhà phố 5x20 bạn có thể xem qua

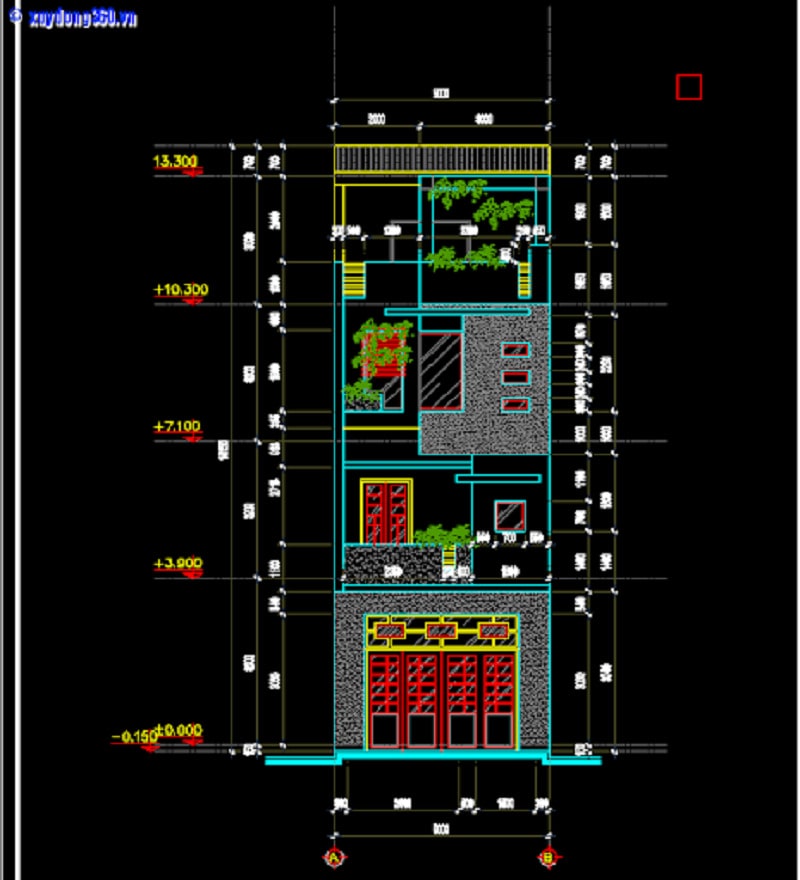

Bản vẽ cad tham khảo 1

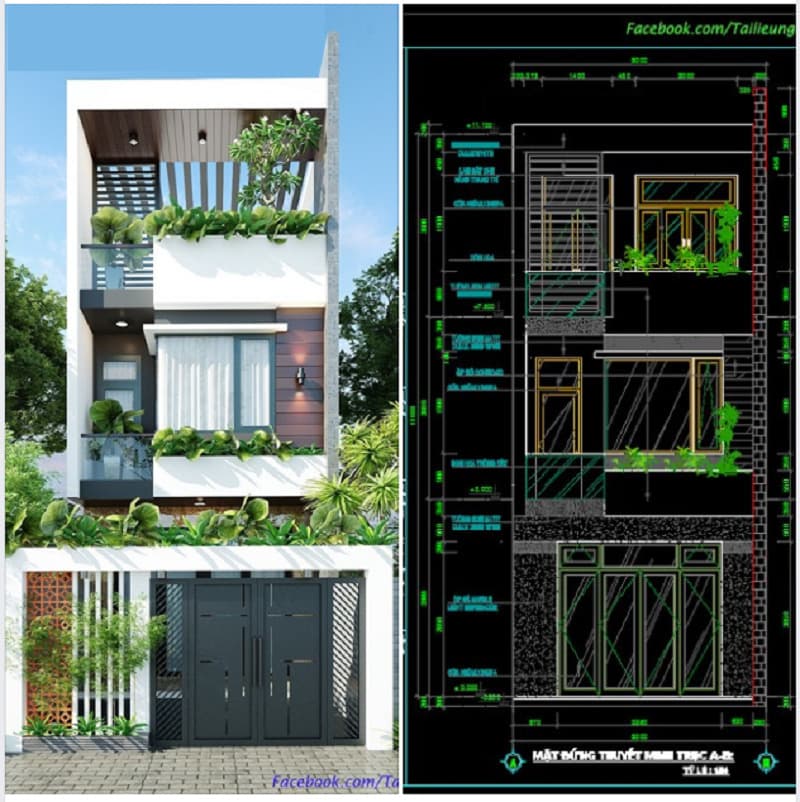

Bản vẽ cad tham khảo 2

Trên đây là tổng hợp các bản vẽ cad nhà phố 5x20 được các kiến trúc sư thiết kế cụ thể, rõ ràng và chính xác mà bạn có thể tham khảo để học hỏi. Hi vọng sau khi xem xong những bản mẫu thiết kế sẽ giúp bạn tự xây dựng được một căn nhà phố 5x20 hoàn hảo nhất.
